Sistema de perfusión de imagen especular laser “RFSLI Pro Laser”

Sistema de perfusión de imagen especular laser “RFSLI Pro Laser”

Basado en la nueva tecnología LSCI (Laser Speckle Contrast Imaging/LSCI, Laser Speckle Ratio Analysis).
Tiene las ventajas de: resolución rápida sin contacto, alta resolución temporal y espacial, proporcionando una nueva forma de registro para la investigación básica de ciencias de la vida y la medicina clínica, que permite la monitorización dinámica y toma de video del flujo sanguíneo en tiempo real, que es vital para entender la organización, patología del órgano e indicadores fisiológicos.
El equipo no necesita ningún agente de contraste, la resolución de tiempo puede ser en milisegundos, la resolución espacial puede ser en micras.
También cumple con los requisitos de la observación en tiempo real de la distribución del flujo sanguíneo microvascular y los cambios relativos de valores.

Características:

• Resolución espacial y alta resolución, alto contraste
• Sin contacto, sin agente de contraste
• Imágenes continuas, sin necesidad de escanear

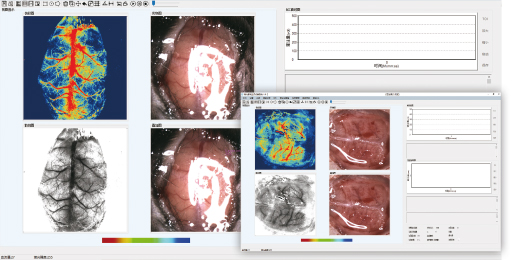

• Salida múltiple: video, imagen, datos de flujo sanguíneo, análisis de diámetro
• Ventajas de rendimiento

Ventajas:

Monitorización en tiempo real de imágenes bidimensionales del flujo sanguíneo en micras.
Emplea el algoritmo de interferencia de estructuras de tejido estático corregido y de dispersión múltiple para analizar cuantitativamente los cambios en el flujo sanguíneo y mejorar la precisión del control del flujo sanguíneo en vasos de diferentes diámetros.
Con la función de análisis en línea y fuera de línea en tiempo real de la tasa de flujo promedio y el diámetro vascular en ROI (Región de interés), y el análisis fuera de línea de la media y la desviación estándar de TOI (Región de interés), la selección, copia y eliminación de ROI para cualquier forma y cantidad, y la posición y tamaño de ROI se pueden ajustar libremente con el ratón.
Mantiene una alta velocidad de imagen no menos de 60 fps en el estado de fotograma completo (seusa toda la matriz de área de la cámara).
Ajuste de la distancia focal en tiempo real, ve la ampliación directamente, no se requieren cálculos.
Selecciona múltiples vasos, análisis en línea / fuera de línea del diámetro vascular y sus cambios para cumplir con los requisitos de la investigación de hemodinámica.
Múltiples formatos de almacenamiento de datos: datos originales del flujo sanguíneo / imágenes estándar en varios formatos (jpg, bmp, png) /.avi, formato de video / etc.
Múltiples métodos de adquisición de imágenes de flujo sanguíneo: adquisición continua flexible, adquisición de intervalo de tiempo designada, adquisición de número de fotograma designado, etc.
Fuente de luz láser de alta estabilidad y cámara rápida de 12 bits de bajo ruido que garantizan una excelente estabilidad de la medición de flujo.
Soluciones de soporte integrales y servicio post-venta

Áreas de aplicación:

• CBF
• Modelos MCAO
• Flujo sanguíneo gastrointestinal
• Isquemia de extremidades inferiores
• Angiogénesis
• Seguimiento de quemaduras.
• Examen de injertos de piel.
• Inhibición de Difusión en Cortex Cerebral.

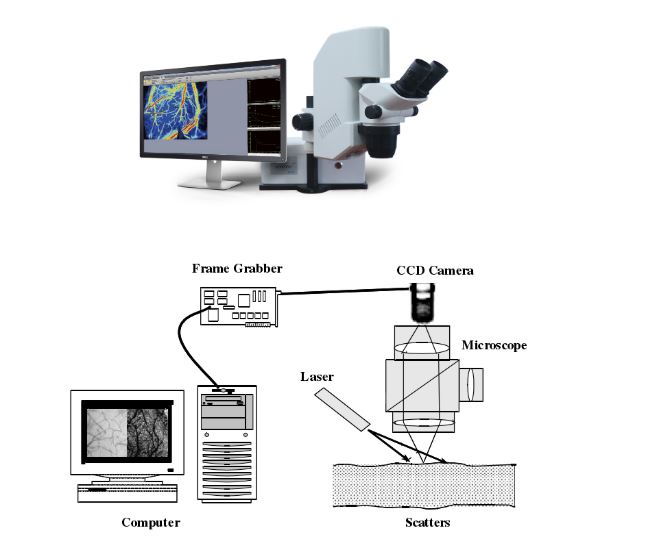

Parámetros Técnicos.

Rango de monitorización del flujo sanguíneo de cero a infinito.
Resolución espacial de las imágenes del flujo sanguíneo es de 3,3 μm / píxel, máxima de 2 μm / píxel.
Tipo de láser: diodo, longitud de onda 785nm, monitorización de la potencia de la cámara 90mW.
Fuente de luz láser de alta estabilidad y cámara rápida de 12 bits de bajo ruido que garantizan una excelente estabilidad de la medición de flujo.
Distancia de monitorización: 110 mm, lea directamente la ampliación, sin calibración del autofocus.
En el proceso de grabación, elija cualquier cantidad de vasos sanguíneos, muestras a tiempo real los cambios en el diámetro y ángulo.
Los píxeles efectivos en el área de la unidad son no menos de 1800000 píxeles / cm2; los píxeles de monitorización son 656 x 494 píxeles.
Con dos modos de grabación: continua e intervalos.
Area de monitorización de la imagen: 14.4 x 10.9-2.15 x 1.62 mm, y velocidad de la imagen no inferior a 60 fps en el estado de amplitud completa.
El área de ROI y las mediciones del diámetro del recipiente se agregarán arbitrariamente durante el proceso de grabación o el análisis fuera de línea para admitir cualquier forma y número de opciones de ROI.
Ampliación óptica: convencional 0.67-4.5 veces, 0.071NA, opcional 0.5 veces, 2 veces lente de objetivo auxiliar; al aumentar la lente del objetivo auxiliar, el área de visualización y la resolución espacial de la imagen del flujo sanguíneo se ajustarán en consecuencia.
Los registros de monitorización pueden exportarse a archivos de video en formato AVI, incluyendo curvas, flujo sanguíneo, registros de procesos experimentales, el video de salida puede ajustarse según sea necesario.

Ejemplos

Imagen del flujo sanguíneo cortical cerebral de la musaraña arbórea (primates)

(a) Distribución normal del flujo sanguíneo cortical cerebral en una musaraña.
(b) Distribución del flujo sanguíneo cortical cerebral cuando se inicia la anestesia.
(c) Distribución del flujo sanguíneo cortical cerebral después de una sobredosis severa de anestesia.

Distribución del flujo sanguíneo cortical cerebral en un modelo de accidente cerebrovascular en rata

(a) Distribución normal del flujo sanguíneo cortical cerebral;
(b) Distribución del flujo sanguíneo cortical después de establecer el modelo de accidente cerebrovascular;
(c) Distribución del flujo sanguíneo cortical después de la eliminación del accidente cerebrovascular durante 24 h

Modelo de inducción fotoquímica de la isquemia de la corteza cerebral del ratón

Imagen del flujo sanguíneo en un modelo de ventana dorsal de piel de rata

Especificaciones RFLSI III

• Escala: 0-5000PU
• Velocidad de adquisición de imágenes: La grabación cambia a una velocidad de más de 100 imágenes por segundo
• Área de imagen: 1.57 mm x 1.57 mm - 90 mm x 90 mm
• Distancia de trabajo: Cálculo automático de la distancia de trabajo.
• Resultados de la imagen del flujo sanguíneo, foto en escala de grises, foto en color
• Resolución de imagen 2048 x 2048 píxeles
• Resolución espacial Hasta 2 micras por píxel
• Láser de medición 785nm ± 1Onm
• Regiones de interés (ROI) Cuadrado, rectángulo, círculo y polígono
• Plantillas de informes: Las tasas de ROI y TOI se mostrarán en *, xml
• Las fotos se mostrarán en * .bmp, * .jpg, * .png y * .tif
